用途
變壓器保護用高分?jǐn)嗄芰Ω邏合蘖魅蹟嗥鬟m用于交流50Hz，額定電壓3.6—40.5KKV、額定電流至200A的電力系統中，作為變壓器及其他電力設備的過載或短路保護用，也可與負荷開關、真空接觸器等配合使用。本高壓熔斷器符合國家GB15166.2標準和國際電工委IEC282-1標準以及德國DIN標準。

結構特點
變壓熔斷器采用插入式結構，將熔斷件插入底座，具有更換方便的優點；撞擊器并聯于由純銀片制成的熔體，與經化學處理過的高純度石英砂一起密封于熔管內；熔管采用耐高溫的高強度氧化鋁瓷制成。在線路發生故障時，熔體熔化，在熔體出現電弧瞬間，撞擊器的與熔體并聯的高電阻金屬絲立即熔斷，撞擊器迅速彈出，推動連鎖電器觸頭，自動切換電路或發出熔斷訊號．撞擊器有兩種結構，彈簧式和火藥式，動作原理基本相似，前者利用儲能彈簧釋放能量推動撞針：后者利用點烯火藥產生高氣壓推動撞針。本高壓熔斷器具有限流特性好、動作快、不誤動作等優點。

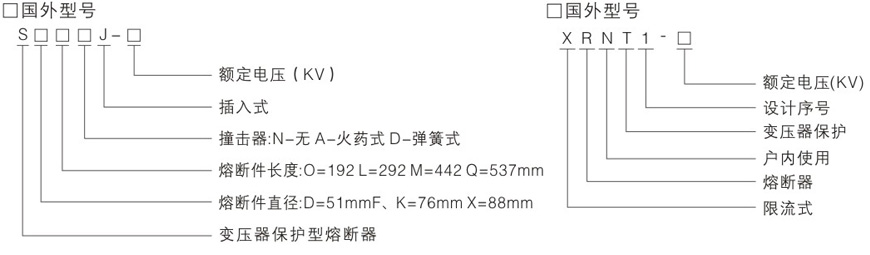

型號含義

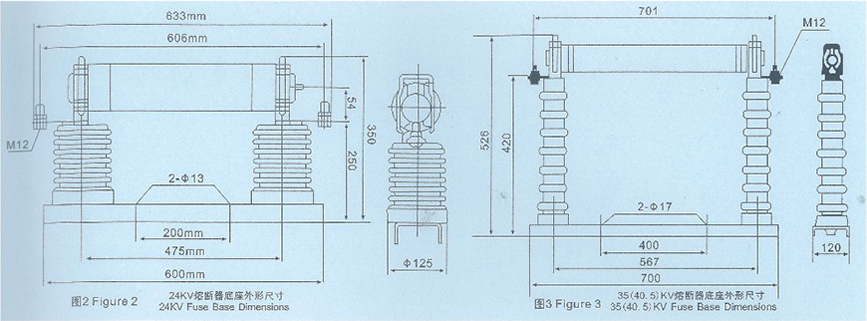

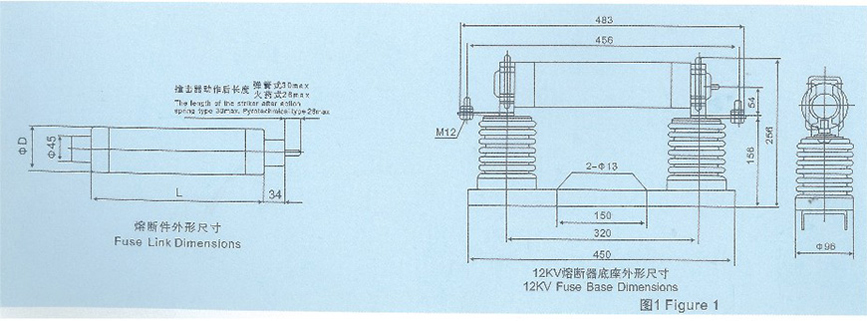

外形尺寸及安裝尺寸

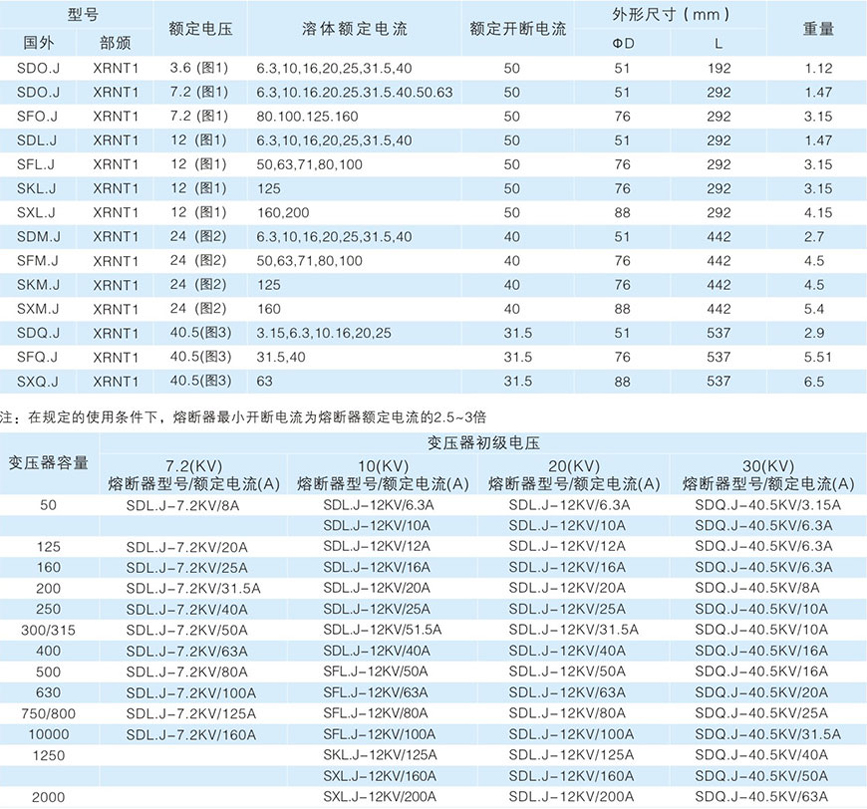

基本數據
