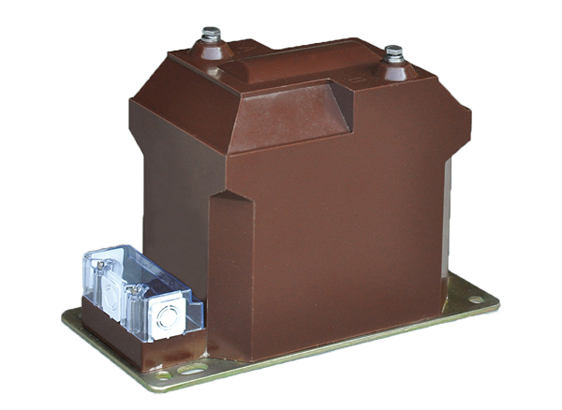

JDZ10-10(6)A 電壓互感器
產品概述:
本型電壓互感器為環氧樹脂真空澆注全封閉單相戶內結構, 主要適用于額定頻率為50Hz或60Hz , 額定電壓10kV及以下電力系統中作電能計量、 電壓測量用。
本產品符合GB 20840.1-2010 《互感錯第1部分:通用技術要求》、 GB 20840.3-2013《互感器第3部分:電壓互感器的補充技術要求》和JJG 314-2010《測量用電壓互感器檢定規程》。

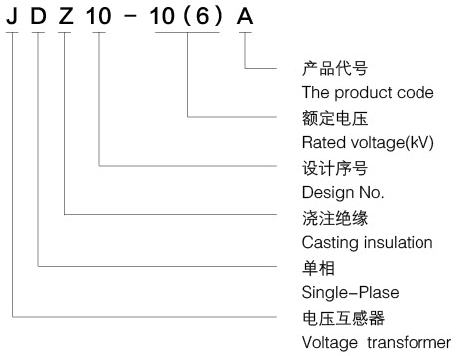

型號含義:
使用環境:
1、海拔:不超過1000米;
2、環境溫度:-5℃~+40℃;
3、空氣相對濕度:≤85%;
4、安裝場所:戶內。
技術參數:
1、絕緣水平: 12/42/75kV,7.2/30/60 ;
2、功率因數:cosφ=0.8;
3、額定二次電流:5A或1A;
4、額定頻率:50Hz或者60Hz;
5、重量:21.5kg。

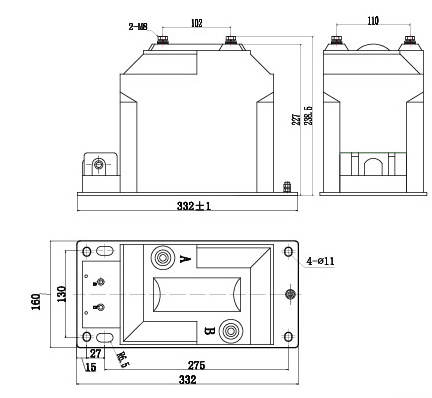

外形安裝尺寸:
