概述
GCL固定分隔柜設備適用于額定工作電壓380-600V交流三相四線、三相五線系統，作為電力系統的發電廠、 變電站、工礦企業和高層建筑中受電、饋電、無功功率補償、電能計量、照明及電動機集控制之用，符合國家標準 GB7251.1《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式成套開關設備》及國際標準IEC439.?

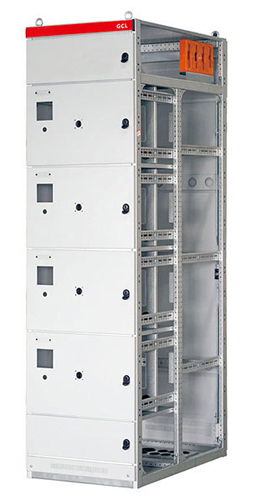

結構說明
柜體為組合裝配式結構，骨架采用C型材組裝而成。水平母線放置柜頂，頂蓋可開啟，柜體裝有后門，出線方 式采用后出線，安裝、維修更便捷。柜體防護等級IP3X-4X。?

主要特點
1、柜架的全部結構均通過自攻螺釘連接，按需要加裝面板、隔板、支架及抽屜部件，以便組合成完整的開關柜 柜體。
2、柜體及部件安裝孔按模數E=25mm變化，安裝靈活方便。
3、分隔單元有200/4、200/2、200、300、400、600等系列單元高度，根據各回路電流等級不同所選占有分 隔單元高度。分隔單元有效安裝高度1800mm。
4、采用C型鋼和專用連接件組成，型材截面積大、有足夠的鋼度，組裝簡單，工藝性強，穩固性能好。
5、柜體及部件安裝孔按模數E=20mm變化，安裝靈活方便。
6、分隔單元有200/2、200、300、400、600等系列單元高度，分隔單元有效安裝高度1800mm。?

柜體尺寸
